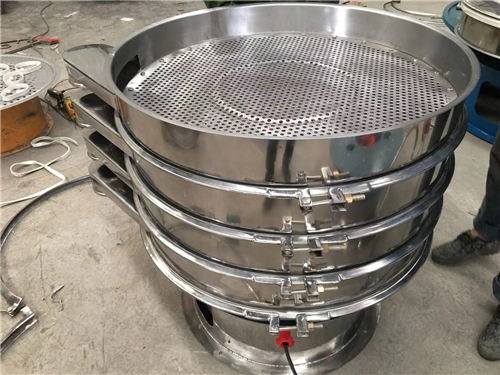

多功能旋振篩篩格的制作方法

    本技術涉及振動篩分設備，特別是一種用一個旋振篩篩格能同時完成三種不同直徑物料分離的多功能旋振篩篩格。

背景技術

    目前，煙草除塵用旋振篩篩格，在篩格底部安裝有一個多孔彈跳球托盤，在托盤上面設有一層網片，網片的孔徑＜3mm，在網片與托盤中間設有多個尼龍環和彈跳球，在托盤的下面設有加強筋。這種結構的旋振篩篩格功能單一，在除塵時，煙粉煙塵中的麻絲形成的毛團與不過篩≥3mm的煙片混合在一起從一個混合物出口排出，使大約6％的煙片白白浪費掉。如果用其它辦法對其再次分離，又增加了生產設備的投入，目前還沒有解決這一問題的辦法。

技術內容

    本技術的目的是提供一種用一個篩格能同時完成不過篩煙片和毛團分離的多功能旋振篩分格。本技術的技術解決方案是以如下方式完成的，它包括有一個旋振篩篩格，在篩格底部安裝有一個多孔彈跳膠球托盤，在托盤上面設有一層可拆卸的網片，網片的孔徑＜3mm，在網片與托盤中間放有多個尼龍環和彈跳球，在托盤下面設有加強筋，其特征在于在托盤上面網片周圍向下的篩格內同圓心設有一個環形筒體，在環形筒體與篩格內壁之間設有一個底部無孔的環形集料槽，在集料槽的上方裝有一環形多孔板，環形多孔板上的孔徑大于網片的孔徑，在環形多孔板的一側設有通向篩格外的毛團出口，在毛團出口另一側的環形多孔板與底板集料槽之間設有通向篩格外的不過篩的煙片出口。本技術在一個篩格上設置兩種目數的網孔和出口，一次完成三種物料的分離，具有結構簡單，節約原料，降低成本的優點。

具體實施方式

    結合以上附圖詳細描述實施例，它包括有一個旋振篩篩格3，在篩格底部安裝有一個多孔彈跳膠球托盤2，在托盤上面設有一層可拆卸網片6，網片的孔徑＜3mm，在網片與托盤中間放有多個尼龍環和彈跳球7，在托盤下面設有加強筋1，在托盤上面網片周圍向下的篩格內同圓心設有一個環形筒體11，在環形筒體與篩格內壁之間設有一個底部無孔的環形集料槽，在集料槽的上方用螺釘8連接有一環形多孔板5，環形多孔板上的孔徑大于網片的孔徑，在環形多孔板的一側設有通向篩格外的毛團出口9，在毛團出口另一側的環形多孔板與底板集料槽之間設有通向篩格外的不過篩的煙片出口4。本技術將現有技術中的混合物出口10改進為毛團出口和煙片出口，使麻袋毛團和≥3mm的煙片分別接運動曲線排出，再回收利用。

    本技術由于在篩格上設有不同目數的網片和環形多孔板，并設置互相對稱的兩個切線出口即毛團出口和煙片出口，所以由旋振篩離心力的作用及三元運動使粉塵中的麻袋毛形成的毛團從集料槽上部，沿環形多孔板切線方向從毛團出口排出。而≥3mm的煙片從環形多孔板的孔中落至集料槽內，沿切線運動由出料口排出。本技術能將＜3mm的煙末經中心網片落至底層排出篩格，同時將≥3mm的煙片及運行中形成的麻袋毛團在離心力作用下分別從兩個切線出口排出。解決了三種混合物分離的難題。因此能將分離出來大約6％的煙片直接投入生產使用，降低了生產成本，不需要增加設備，操作方便，性能可靠。

實用要求

    多功能旋振篩篩格，它包括有一個旋振篩篩格，在篩格底部安裝有一個多孔彈跳膠球托盤，在托盤上面設有一層可拆卸的網片，網片的孔徑＜3mm，在網片與托盤中間放有多個尼龍環和彈跳球，在托盤下面設有加強筋，其特征在于在托盤上面網片周圍向下的篩格內同圓心設有一個環形筒體，在環形筒體與篩格內壁之間設有一個底部無孔的環形集料槽，在集料槽的上方裝有一環形多孔板，環形多孔板上的孔徑大于網片的孔徑，在環形多孔板的一側設有通向篩格外的毛團出口，在毛團出口另一側的環形多孔板與底板集料槽之間設有通向篩格外的不過篩的煙片出口。

技術摘要

    一種多功能旋振篩篩格，它包括有一個旋振篩篩格，在篩格底部安裝有一個多孔彈跳膠球托盤，在托盤上面設有一層可拆卸的網片，在網片與托盤中間放有多個尼龍環和彈跳球，在托盤下面設有加強筋，在托盤上面網片周圍向下的篩格內同圓心設有一個環形筒體，在環形筒體與篩格內壁之間設有一個底部無孔的環形集料槽，在集料槽的上方裝有一環形多孔板，環形多孔板上的孔徑大于網片的孔徑，在環形多孔板的一側設有通向篩格外的毛團出口，在毛團出口另一側的環形多孔板與底板集料槽之間設有通向篩格外的不過篩的煙片出口。本技術在一個篩格上設置兩種目數的網孔和出口，一次完成三種物料的分離，具有結構簡單，節約原料，降低成本的優點。
